Ahoj! Ako dodávateľ NC strojov na ohýbanie rúrok sa ma často pýtajú, ako kalibrovať týchto zlých chlapcov. Kalibrácia je mimoriadne dôležitá na zabezpečenie toho, aby váš stroj fungoval čo najlepšie a vyrábal vysoko kvalitné ohýbané rúry. Poďme sa teda ponoriť a porozprávať sa o krokoch na kalibráciu stroja na ohýbanie rúr NC.
1. Predkalibračné kontroly
Pred začatím samotného procesu kalibrácie je nevyhnutné vykonať niekoľko predbežných kontrol. Najprv sa uistite, že je stroj čistý. Akékoľvek nečistoty, úlomky alebo zvyšky hoblín z potrubia môžu narušiť kalibráciu. Skontrolujte všetky pohyblivé časti, či nevykazujú známky opotrebovania. Ak spozorujete uvoľnené skrutky alebo časti, ktoré sa zdajú byť nesprávne, podľa potreby ich dotiahnite alebo vymeňte.
Pozrite sa aj na hydraulický systém (ak ho váš stroj má). Skontrolujte hladinu kvapaliny a uistite sa, že nedochádza k úniku. Nízka hladina kvapaliny alebo úniky môžu ovplyvniť výkon stroja počas kalibrácie. A nezabudnite skontrolovať elektrické pripojenia. Uvoľnené alebo poškodené vodiče môžu viesť k nepresným údajom a spôsobiť problémy na linke.
2. Meranie potrubia
Ďalším krokom je meranie potrubia, ktoré budete používať na kalibráciu. Musíte presne poznať vonkajší priemer, hrúbku steny a dĺžku potrubia. Na meranie priemeru a hrúbky steny použite spoľahlivý merací nástroj, ako je posuvné meradlo a na meranie dĺžky pásku.
Dôvodom je, že kalibračné nastavenia NC ohýbačky rúr sú založené na týchto rozmeroch rúr. Ak meriate nesprávne, kalibrácia bude vypnutá a skončíte s ohnutými rúrkami, ktoré nespĺňajú špecifikácie. Takže si nájdite čas a dvakrát skontrolujte svoje miery.
3. Nastavenie stroja
Po zmeraní potrubia je čas nastaviť stroj. Najprv vyberte vhodnú ohýbaciu matricu pre váš priemer rúry. Ohýbacia matrica je to, čo tvaruje rúrku do požadovaného ohybu. Uistite sa, že je správne a bezpečne nainštalovaný na stroji.
Ďalej nastavte upínací mechanizmus. Svorky držia rúrku na mieste počas procesu ohýbania. Musia byť dostatočne tesné, aby zabránili skĺznutiu potrubia, ale nie také, aby poškodili potrubie. Možno tu budete musieť urobiť niekoľko pokusov a omylov, aby ste našli správnu upínaciu silu.
Teraz zadajte rozmery potrubia a požadovaný uhol ohybu do ovládacieho panela stroja. Tu prichádza na rad časť NC (Numerical Control). Stroj používa tieto vstupy na výpočet procesu ohýbania. Uistite sa, že zadávate hodnoty presne; v opačnom prípade stroj ohne potrubie v nesprávnom uhle.
4. Počiatočný testovací ohyb
Po nastavení stroja je čas urobiť počiatočný skúšobný ohyb. Vezmite krátky kus rúrky a prejdite cez proces ohýbania. Získate tak predstavu o tom, ako stroj funguje a či sú nastavenia kalibrácie takmer správne.
Starostlivo skontrolujte ohnuté potrubie. Skontrolujte uhol ohybu pomocou uhlomeru alebo uhlomeru. Ak je uhol vypnutý, budete musieť vykonať úpravy nastavení stroja. Zvyčajne to môžete urobiť prostredníctvom ovládacieho panela. Zvyšujte alebo znižujte hodnotu uhla ohybu, kým sa nepriblížite k požadovanému uhlu.
Pozrite sa aj na tvar ohybu. Mal by byť hladký a bez záhybov alebo vrások. Ak si všimnete nejaké nepravidelnosti, môže to znamenať, že ohýbacia matrica nemá správnu veľkosť alebo že upínacia sila je nesprávna. Vykonajte potrebné úpravy a spustite ďalší skúšobný ohyb.
5. Jemné - Doladenie kalibrácie
Keď sa uhol ohybu priblížite k požadovanej hodnote, je čas na jemné doladenie kalibrácie. To zahŕňa vykonanie malých úprav nastavení stroja, aby sa dosiahol čo najpresnejší ohyb.
Jedným z dôležitých faktorov, ktoré je potrebné zvážiť, je efekt pružiny a chrbta. Keď ohýbate potrubie, má tendenciu po odstránení ohybovej sily trochu vyskočiť. Množstvo pruženia závisí od materiálu potrubia a jeho rozmerov. S tým musíte počítať v nastaveniach kalibrácie.
Ak to chcete urobiť, môžete vykonať niekoľko ďalších skúšobných ohybov a zmerať skutočný uhol ohybu po tom, ako dôjde k pruženiu späť. Potom upravte nastavenia kalibrácie, aby ste kompenzovali spätnú pružinu. Pokračujte v tom, kým nedosiahnete požadovaný uhol ohybu konzistentne.
6. Kontrola opakovateľnosti
Ďalším dôležitým aspektom kalibrácie je kontrola opakovateľnosti stroja. To znamená, že stroj by mal byť schopný produkovať rovnaký uhol ohybu a kvalitu na viacerých rúrach.
Preveďte niekoľko rúrok cez proces ohýbania s použitím rovnakých kalibračných nastavení. Zmerajte uhol ohybu a skontrolujte kvalitu každého ohnutého potrubia. Ak sú medzi potrubiami výrazné rozdiely, znamená to, že kalibrácia nie je stabilná.
Možno budete musieť znova skontrolovať všetky nastavenia vrátane ohýbacej matrice, upínacej sily a vstupov na ovládacom paneli stroja. Vykonajte potrebné úpravy a vykonajte ďalšie testovacie ohyby, kým nedosiahnete konzistentné výsledky.
7. Záverečné overenie
Keď ste s kalibráciou spokojní, je čas na finálne overenie. Vezmite dávku rúr a ohnite ich pomocou kalibrovaného stroja. Dôkladne skontrolujte každé potrubie, aby ste sa uistili, že spĺňa požadované špecifikácie.
Skontrolujte uhol ohybu, tvar ohybu a celkovú kvalitu potrubia. Ak všetko vyzerá dobre, vaša NC ohýbačka rúr je úspešne kalibrovaná.
Typy NC ohýbačiek rúr
Na trhu sú k dispozícii rôzne typy ohýbačiek rúr NC. Napríklad,Poloautomatická ohýbačka rúrje skvelou voľbou, ak potrebujete stroj, ktorý ponúka rovnováhu medzi manuálnym ovládaním a automatizáciou. Umožňuje vám vykonávať niektoré operácie manuálne, pričom stále ťažíte z presnosti numerického riadenia.
ThePoloautomatická ohýbačka rúrokje podobný, ale môže mať odlišné vlastnosti a možnosti. Je ideálny pre malú až strednú výrobu, kde potrebujete flexibilitu v procese ohýbania.

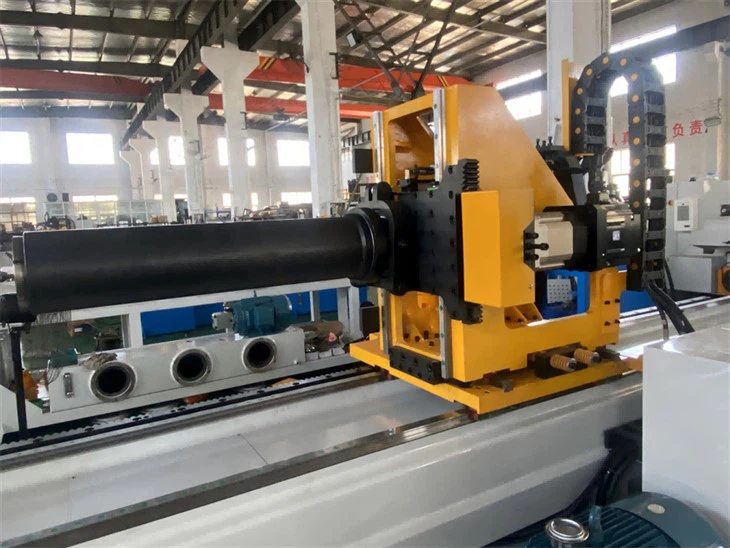

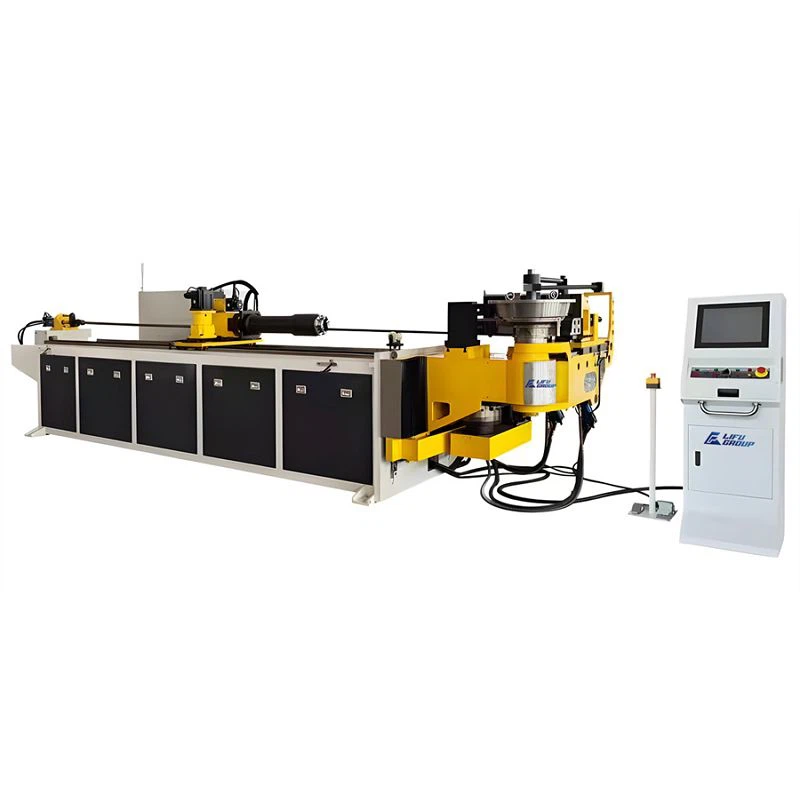

A ak hľadáte stroj pre ťažké priemyselné použitie,Priemyselná ohýbačka rúrje správna cesta. Je navrhnutý tak, aby zvládal rúry s veľkým priemerom a veľkoobjemovú výrobu s presnosťou a spoľahlivosťou.
Prečo je kalibrácia dôležitá
Kalibrácia vašej NC ohýbačky rúr nie je len jednorazová záležitosť. Na udržanie kvality ohýbaných rúr je potrebné to robiť pravidelne. V priebehu času sa komponenty stroja môžu opotrebovať a kalibrácia sa môže posúvať. To môže viesť k nepresným ohybom, plytvaniu materiálom a zvýšeným výrobným nákladom.
Pravidelnou kalibráciou stroja zaistíte, že bude vždy pracovať s maximálnym výkonom. Dosiahnete konzistentné výsledky, znížite počet odmietnutých dielov a zlepšíte celkovú efektivitu vášho výrobného procesu.
Kontaktujte nás pre vaše potreby ohýbačky rúr NC
Ak hľadáte NC stroj na ohýbanie rúrok alebo potrebujete viac informácií o kalibrácii a údržbe, sme tu, aby sme vám pomohli. Máme širokú škálu vysoko kvalitných NC ohýbačiek rúr, ktoré dokážu splniť vaše špecifické požiadavky. Či už potrebujete poloautomatický stroj pre malú dielňu alebo priemyselnú ohýbačku pre veľkosériovú výrobu, máme pre vás riešenie.
Neváhajte nás kontaktovať kvôli konzultácii. Môžeme vám poskytnúť podrobné informácie o produkte, pomôcť vám vybrať ten správny stroj pre vaše potreby a ponúknuť podporu pri kalibrácii a údržbe. Poďme spoločne posunúť vaše operácie ohýbania rúr na ďalšiu úroveň.
Referencie
- Príručka ohýbania rúrok, 3. vydanie
- Sprievodca údržbou priemyselných strojov
- Príručka technológie NC stroja
